N330 配電盤分隔室溫濕度監控裝置(SCTHD)
產品說明

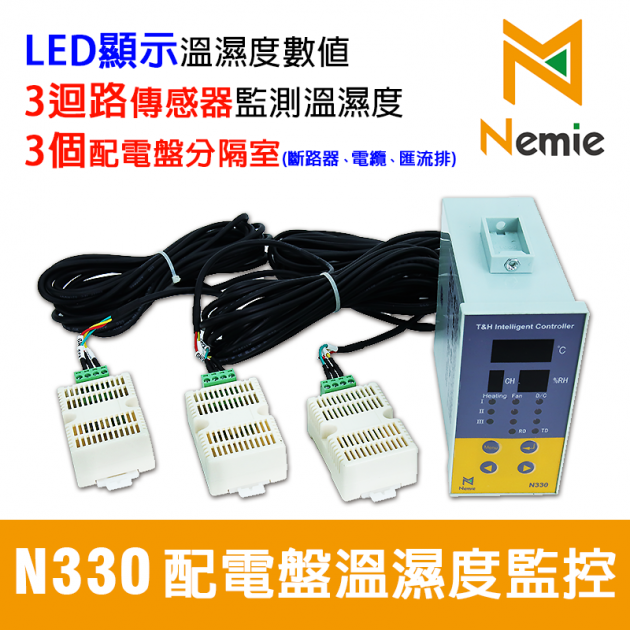

N330 配電盤分隔室溫濕度監控裝置
(Switchgear Compartment Temperature & Humidity Detect)
符合無人值守變電站需求，用戶可設定溫度、濕度的上下限，循環顯示方式，通訊參數等。
【特色】
N330 配電盤分隔室溫濕度監控裝置(SCTHD)，同時對配電盤內三個分隔室
(斷路器室、電纜室、匯流排室)進行溫度和濕度監測，
並根據現場環境情況，調整設定加熱器加熱、風扇啟動等功能。
可透過 RS485 與後台控制連接，實現溫濕度數據遠端監控。
【工作電源】AC/DC 85~270V，接點容量: AC 250V/ 5A
【溫度顯示範圍】 -40~70℃ (±1℃)
【濕度顯示範圍】18~98%RH (±3%RH)；濕度控制65~95%
【溫度設定範圍】 加熱升溫 -10~15℃；排風降溫 25~65℃
【可搭配器材數量】
溫濕度傳感器: 1~3個
空間加熱器: 1~3個
散熱風扇: 1~3個
消耗功率≤5W；商頻耐壓2kV/1min
環境溫度-10~55℃；環境濕度≤95%RH
【產品尺寸】
溫溼度控制儀表: W60*H120*D150mm
溫溼度傳感器: W50*H90*D30mm
符合無人值守變電站需求，用戶可設定溫度、濕度的上下限，循環顯示方式，通訊參數等。
產品說明
1. 採用集成數字溫濕度傳感器，測量精度高。
2. 每一路測量對應 2 個控制輸出接點，可分別接加熱器和風扇。
3. 通過按鍵編程，用戶可任意設定控制參數及控制器工作參數。
4. 設定數據永久保存，斷電後不需重置。
5. 抗電磁干擾能力強。
6. 具有密碼保護功能。
7. RS485 Modbus RTU 通訊功能，方便用戶數據遠端監控。
8. 搭配雲端APP監控系統，達到配電盤分隔室溫濕度在線監控。
N330型分隔室溫濕度監控裝置採用數字溫濕度傳感器，以LED方式顯示溫、濕度值，帶有風扇、加熱器接點，且有負載斷線報警、傳感器故障指示、RS485 通訊等功能。
符合無人值守變電站需求。用戶可透過按鍵編程任意設定溫度、濕度的上下限，循環顯示方式，通訊參數等。
【保固一年】僅限產品本身缺陷、非使用與操作不當因素
【適用設備】配電盤、控制箱、機櫃、電子儀器設備、通信設備…等用電箱體空間
型號規格
N330 P/S:85~265VAC -10~55℃ ≦95%RH W/RS485 W/溫濕度傳感器*3(含5m連接線)
【產品尺寸】
溫溼度控制儀表: W60*H120*D150mm
溫溼度傳感器: W50*H90*D30mm
【工作電源】AC/DC 85~270V，接點容量: AC 250V/ 5A
【溫度顯示範圍】 -40~70℃ (±1℃)
【濕度顯示範圍】18~98%RH (±3%RH)；濕度控制65~95%
【溫度設定範圍】 加熱升溫 -10~15℃；排風降溫 25~65℃
【可搭配器材數量】
溫濕度傳感器: 1~3個
空間加熱器: 1~3個
散熱風扇: 1~3個
消耗功率≤5W；商頻耐壓2kV/1min
環境溫度-10~55℃；環境濕度≤95%RH
應用說明

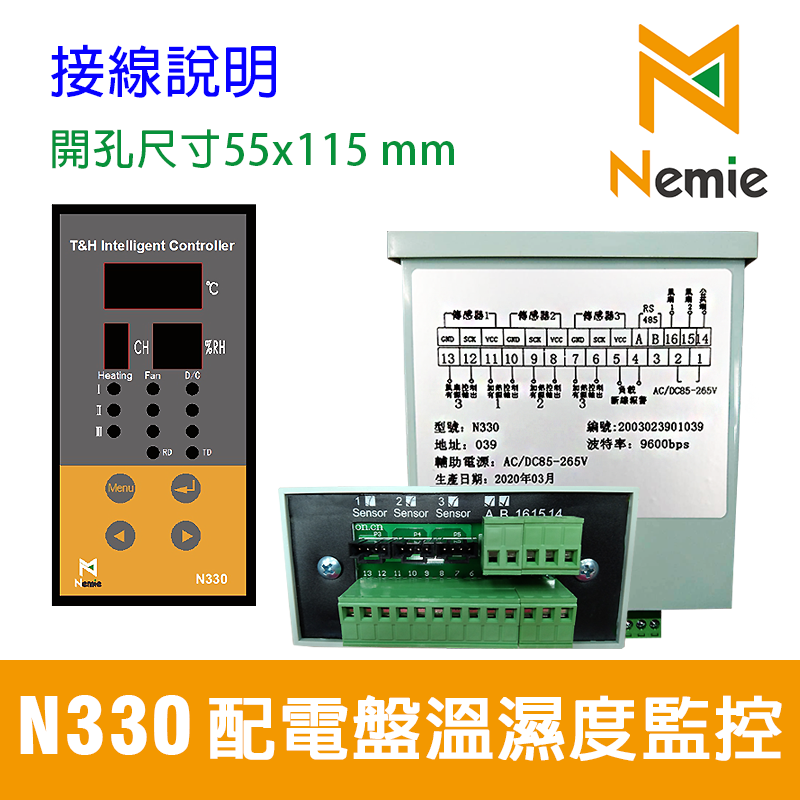

N330 外型及接線說明
N330 配電盤分隔室溫濕度監控裝置(SCTHD)

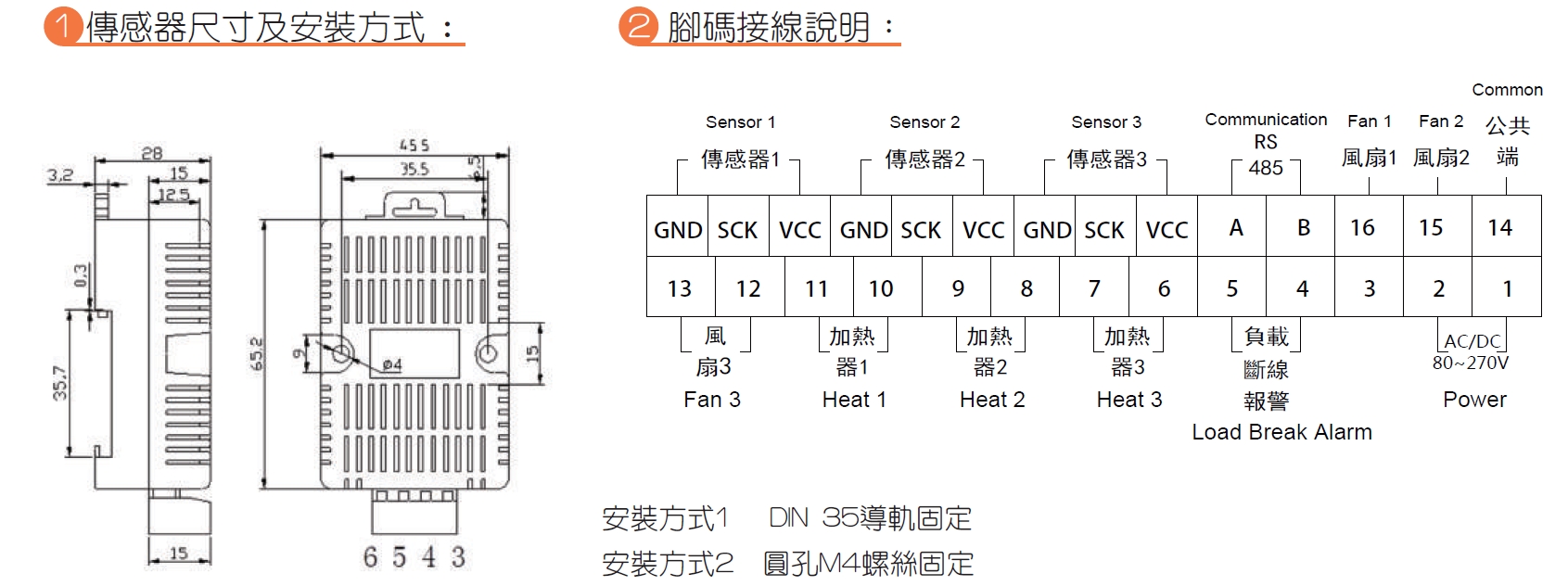

1. 傳感器安裝方式
安裝方式1: DIN 35 導軌固定
安裝方式2: 圓孔M14 螺絲固定
2. 顯示控制器 安裝尺寸
| 面板尺寸 | 開孔尺寸 | 安裝深度 |
| 60L*120W (mm) | 55L*115W (mm) | 142mm |

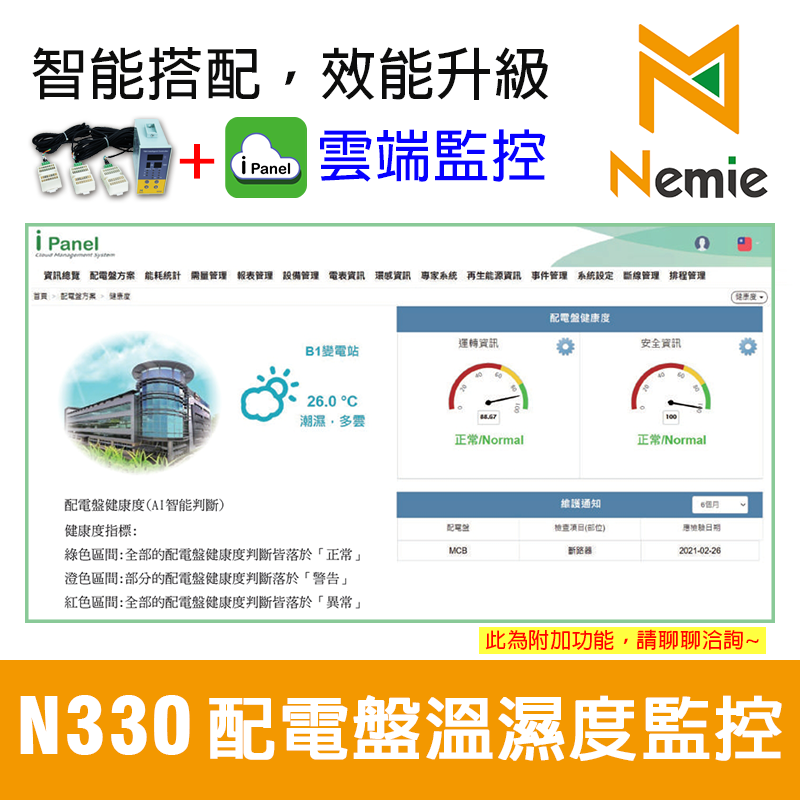

進階應用方案
N330 配電盤分隔室溫濕度監控裝置(SCTHD) + i Panel 電力雲端系統
