配電盤淹水警報裝置
產品說明
鐳銤 NEMIE
配電盤淹水警報裝置,偵測滲水、及時預警
配電盤淹水警報裝置
配電盤淹水警報裝置是一款多功能的漏水檢測設備,可連接檢測線纜,裝置體積小,便於安裝在導軌或控制電箱內。
可通過其輸出的繼電器觸點信號和RS485通訊功能,與各種監控系統相整合,實現遠端報警及遠端設備的控制。
裝置內電路系統採用高靈敏的元器件,既能保證檢測時的高靈敏性,還能避免各種外界因素所造成的誤告報警,設計有獨特的防突波保護功能。
多用途設計
裝置體積較小,所有安裝和操作無需打開即可輕鬆完成。
裝置為洩漏消除後自動復位的報警模式,警報指示燈、蜂鳴器和繼電器輸出都跟隨自動復位。 檢測靈敏度可調節、報警一鍵靜音按鈕、以及蜂鳴器設置開關。
裝置不只適用於配電盤,亦可用於空調裝置、電腦機房、液體容器、泵槽等需要進行洩漏監控報警的場合。
典型應用系統圖
檢測纜線佈局示意圖
檢測線纜安裝固定
專用線卡安裝 束線座固定 沿管道吊裝 與金屬捆綁固定 膠水固定 正對空調風口
(易受干擾) (易損傷線纜) (潮濕易誤報)
檢測線纜的安裝位置應遠離高溫火源、強磁場以及潮濕多塵的環境, 注意避免各種尖銳物體劃傷線纜外皮。
檢測纜線佈局示意圖
覆蓋全區域 | 覆蓋邊緣區域 | 覆蓋空調區域 |
適用於關鍵區域的全方位保護 | 防止洩漏從四周浸入或向外擴散 (落地型配電盤適用) |
對空調等主要洩漏源的重點防護 |
檢測線纜安裝固定
專用線卡安裝 束線座固定 沿管道吊裝 與金屬捆綁固定 膠水固定 正對空調風口
(易受干擾) (易損傷線纜) (潮濕易誤報)
檢測線纜的安裝位置應遠離高溫火源、強磁場以及潮濕多塵的環境, 注意避免各種尖銳物體劃傷線纜外皮。
安裝照片參考
圖(一) 裝置主機安裝於低壓控制室內 圖(二) 漏水檢測纜線佈線於配電盤底部1
圖(三) 漏水檢測纜線佈線於配電盤底部2 圖(四) 漏水檢測纜線觸碰水滴則裝置觸發警報
規格說明
產品型號(1) | NLM-A |
漏水纜線(2) | 標準長度為7米 (特殊長度可客製) |
引出纜線(3) | 標準長度為5米 (特殊長度可客製) |
塑料外殼 | 黑色防火ABS材料,DIN35mm導軌安裝 |
尺寸重量 | 外形尺寸L86*W58*H52mm;重量100克 |
檢測靈敏度 | 0-10K無級調節,響應時間小於1秒(靈敏度為最高時) |
電源要求 | 12-24VDC/AC供電,待機電流70mA,報警電流120mA |
繼電器輸出 | 1SPDT常開常閉輸出,最大輸出功率60VDC/2A或220VAC/2A |
RS485輸出 | RS+ RS-兩線通訊接口,設備地址1-255 |
產品代號
NLM-A 7 5 (2):漏水纜線米數 (3):引出纜線米數(1) (2) (3) 範例:訂購時型號為:NLM-A75
產品名稱
配電盤淹水警報裝置
產品特點
設置方便 操作簡單
配電盤淹水警報裝置是一款多功能的漏水檢測設備,可連接檢測線纜,裝置體積小,便於安裝在導軌或控制電箱內。
可通過其輸出的繼電器觸點信號和RS485通訊功能,與各種監控系統相整合,實現遠端報警及遠端設備的控制。
裝置內電路系統採用高靈敏的元器件,既能保證檢測時的高靈敏性,還能避免各種外界因素所造成的誤告報警,設計有獨特的防突波保護功能。
多用途設計
裝置體積較小,所有安裝和操作無需打開即可輕鬆完成。
裝置為洩漏消除後自動復位的報警模式,警報指示燈、蜂鳴器和繼電器輸出都跟隨自動復位。 檢測靈敏度可調節、報警一鍵靜音按鈕、以及蜂鳴器設置開關。
裝置不只適用於配電盤,亦可用於空調裝置、電腦機房、液體容器、泵槽等需要進行洩漏監控報警的場合。
配電盤淹水警報裝置是一款多功能的漏水檢測設備,可連接檢測線纜,裝置體積小,便於安裝在導軌或控制電箱內。
可通過其輸出的繼電器觸點信號和RS485通訊功能,與各種監控系統相整合,實現遠端報警及遠端設備的控制。
裝置內電路系統採用高靈敏的元器件,既能保證檢測時的高靈敏性,還能避免各種外界因素所造成的誤告報警,設計有獨特的防突波保護功能。
多用途設計
裝置體積較小,所有安裝和操作無需打開即可輕鬆完成。
裝置為洩漏消除後自動復位的報警模式,警報指示燈、蜂鳴器和繼電器輸出都跟隨自動復位。 檢測靈敏度可調節、報警一鍵靜音按鈕、以及蜂鳴器設置開關。
裝置不只適用於配電盤,亦可用於空調裝置、電腦機房、液體容器、泵槽等需要進行洩漏監控報警的場合。
產品應用
典型應用系統圖
檢測纜線佈局示意圖
檢測線纜安裝固定
專用線卡安裝 束線座固定 沿管道吊裝 與金屬捆綁固定 膠水固定 正對空調風口
(易受干擾) (易損傷線纜) (潮濕易誤報)
檢測線纜的安裝位置應遠離高溫火源、強磁場以及潮濕多塵的環境, 注意避免各種尖銳物體劃傷線纜外皮。
檢測纜線佈局示意圖
覆蓋全區域 | 覆蓋邊緣區域 | 覆蓋空調區域 |
適用於關鍵區域的全方位保護 | 防止洩漏從四周浸入或向外擴散 (落地型配電盤適用) |
對空調等主要洩漏源的重點防護 |
檢測線纜安裝固定
專用線卡安裝 束線座固定 沿管道吊裝 與金屬捆綁固定 膠水固定 正對空調風口
(易受干擾) (易損傷線纜) (潮濕易誤報)
檢測線纜的安裝位置應遠離高溫火源、強磁場以及潮濕多塵的環境, 注意避免各種尖銳物體劃傷線纜外皮。
產品安裝
安裝照片參考
圖(一) 裝置主機安裝於低壓控制室內 圖(二) 漏水檢測纜線佈線於配電盤底部1
圖(三) 漏水檢測纜線佈線於配電盤底部2 圖(四) 漏水檢測纜線觸碰水滴則裝置觸發警報
產品規格
規格說明
產品型號(1) | NLM-A |
漏水纜線(2) | 標準長度為7米 (特殊長度可客製) |
引出纜線(3) | 標準長度為5米 (特殊長度可客製) |
塑料外殼 | 黑色防火ABS材料,DIN35mm導軌安裝 |
尺寸重量 | 外形尺寸L86*W58*H52mm;重量100克 |
檢測靈敏度 | 0-10K無級調節,響應時間小於1秒(靈敏度為最高時) |
電源要求 | 12-24VDC/AC供電,待機電流70mA,報警電流120mA |
繼電器輸出 | 1SPDT常開常閉輸出,最大輸出功率60VDC/2A或220VAC/2A |
RS485輸出 | RS+ RS-兩線通訊接口,設備地址1-255 |
產品代號
NLM-A 7 5 (2):漏水纜線米數 (3):引出纜線米數(1) (2) (3) 範例:訂購時型號為:NLM-A75

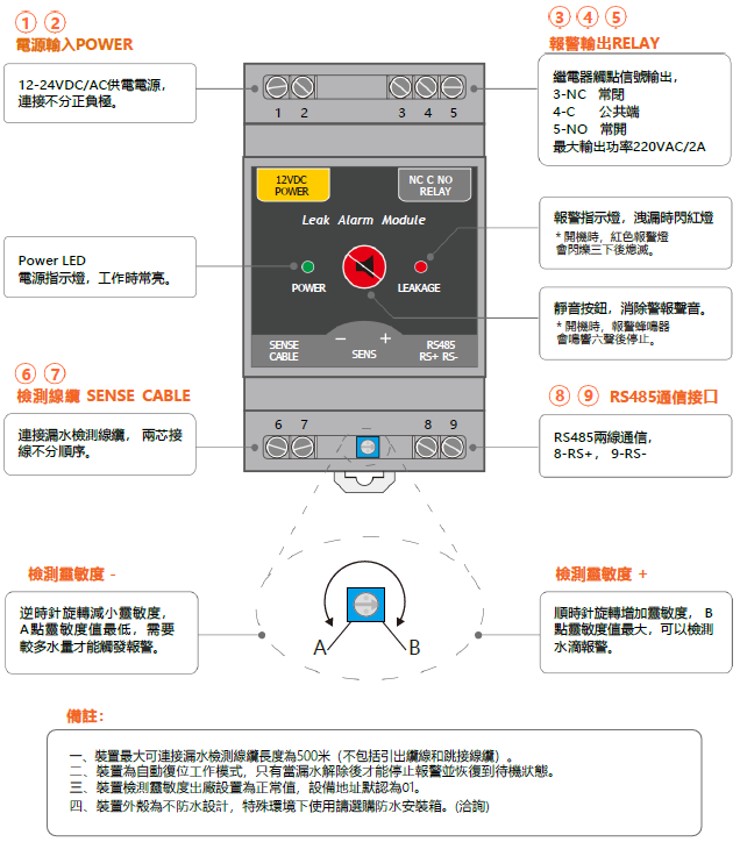

組件介紹
